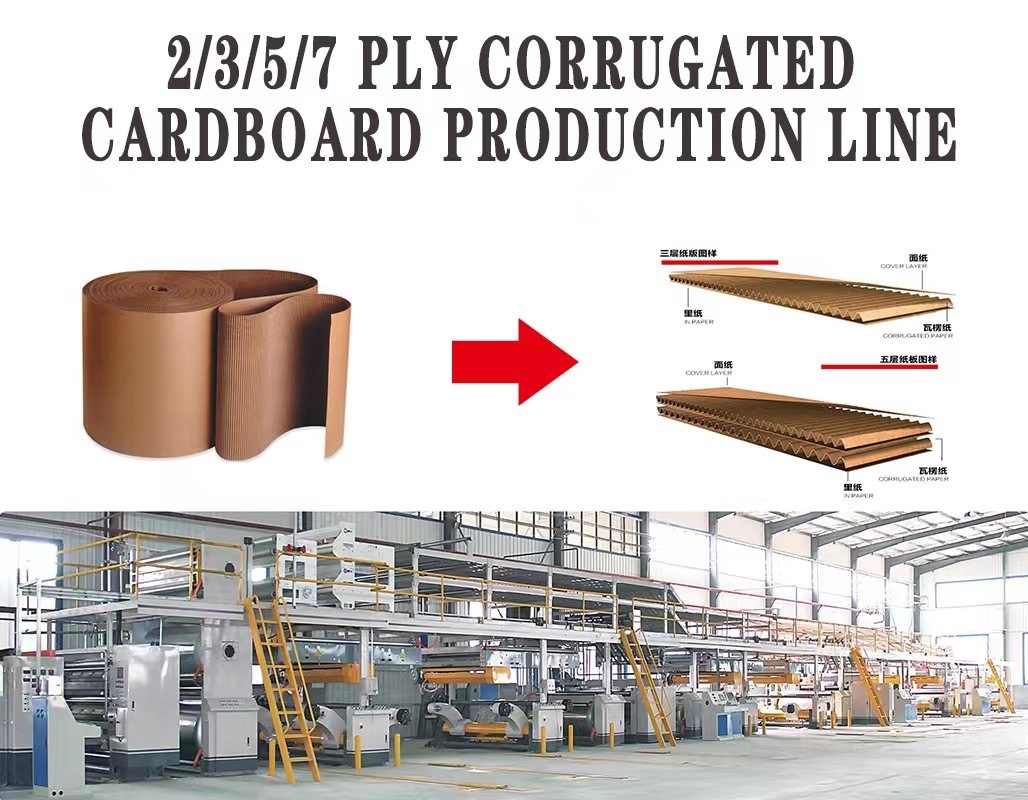

5 لایه 1800mm 100 سرعت کامل اتوماتیک ساخت کارتونی کارتونی
1مقدمه
خط تولید پنل بادی مخفف خط تولید پنل بادی است. این یک خط عملیاتی ساده است که از رول های بادی تشکیل شده است، چسباندن، چسباندن،تقسیم و فشار دادنبرای مثال، یک خط تولید کاغذ موج دار یک طرفه معمولا از یک پشتیبان کاغذ رول تشکیل شده است.یک ماشین ساخت لوح موج دار یک طرفه، و یک واحد برش کاغذ چرخشی. مواد کاغذ رول و بسته بندی نشاسته سیب زمینی یا ذرت برای تولید مداوم و برش به مشخصات مورد نیاز استفاده می شود. برای کارتونی موج دار،کارتن تولید شده نیازی به خشک شدن یا خشک شدن ندارددر عین حال، می توان آن را در ارتباط با یک ماشین چسب یا یک ورنیر برای تولید کارتونی موج دار با بیش از سه لایه استفاده کرد.
2اجزا
| مدل | نام | واحد | مقدار | مارک |
| ZJ-V5B | هیدرولیک کامل | تنظیم شده | 5 | گره اصلی ¢242mm، بازوی تکان دهنده سنگین، سر کلیمپ کاغذی از نوع دندان، ترمز چند نقطه ای از نوع دیسک تهویه شده، حمل هیدرولیک، انتقال چپ و راست، در مرکز. |
| DXC | نگهدارنده کاغذ بدون شفت | تنظیم شده | 10 | کارتن ریل زمینی دارای طول 6000 میلی متر با ریل های راهنمای دوگانه است و توسط یک صفحه وسط جوش داده شده است. . |
| RG-600 | ماشین بارگیری | تنظیم شده | 2 | رول ¢600mm، از جمله گواهینامه ظرف فشار. تنظیم الکتریکی زاویه بسته بندی. زاویه بسته بندی می تواند منطقه گرم شده کاغذ را در محدوده 360 درجه تنظیم کند. |
| RG-600 | سیلندر پیش گرم کردن کاغذ صورت | تنظیم شده | 2 | رول ¢600mm، از جمله گواهینامه ظرف فشار. تنظیم الکتریکی زاویه بسته بندی. زاویه بسته بندی می تواند منطقه گرم شده کاغذ را در محدوده 360 درجه تنظیم کند. |
| SF-280 | بطری پیش گرم کننده کاغذ هسته ای | تنظیم شده | 2 | رول اصلی موج دار ¢280mm است، و ماده از فولاد آلیاژ 48CrMo ساخته شده است. |
| RG-600 | جذب | تنظیم شده | 1 | رول ¢900mm، از جمله گواهینامه ظرف فشار. تنظیم الکتریکی زاویه بسته بندی. زاویه بسته بندی می تواند منطقه گرم شده کاغذ را در محدوده 360 درجه تنظیم کند. |
| GM | ماشین تک طرفه | تنظیم شده | 1 | قطر رول چسب 240 میلی متر است. هر لایه توسط یک موتور تبدیل فرکانس مستقل هدایت می شود و شکاف چسب به صورت الکتریکی تنظیم می شود. |
| TQ | پیش گرم کننده سه گانه | تنظیم شده | 1 | پرتو اصلی از فولاد کانال 200 میلی متری است و موتور تبدیل فرکانس مستقل، کشیدن و انتقال کاغذ و تنش نوع مکش را هدایت می کند. اصلاح انحراف الکتریکی. |
| SM | طبقه دوم | تنظیم شده | 1 | قاب ۳۶۰ میلی متری از فولاد کانال استاندارد ملی، صفحه داغ ۵۹۵ میلی متری *۱۶ تکه، ساختار طراحی رولر فشرده.موتور تبدیل فرکانس. |
| NCBD | دستگاه چسب | تنظیم شده | 1 | تیغه ای از آلیاژ ولفستم، پنج چاقو و هشت خط تنظیم چاقو الکتریکی و حرکت جانبی الکتریکی |
| NC | از پل عبور کردن | تنظیم شده | 1 | کنترل کامل AC هم زمان سرو، ترمز ذخیره انرژی، ساختار چاقوی مارپیچی، انتقال چرخ دار، حفاظت از فشار روغن روان کننده، صفحه نمایش لمسی 10.4 اینچی. |
| DM | ماشین دو طرفه | تنظیم شده | 1 | کنورتر فرکانس کنترل تحویل و نقاط. عملکرد حافظه PLC خروجی افقی. |
| ZJZ | چاقو نازک | تنظیم شده | 1 | مشتری خط لوله باید آن را خودش آماده کند. دستگاه ساخت چسب شامل یک مخزن حامل، یک مخزن اصلی، یک مخزن ذخیره سازی، یک پمپ تغذیه چسب و یک پمپ بازگشت چسب است. |
| QU | دستگاه برش و پیچاندن | تنظیم شده | 1 | مشتری منبع گاز خودش را آماده می کند. |
| ZQ | چاقوی اسپیرال کامپیوتری | تنظیم شده | 1 | از جمله اجزای بخار مانند دریچه های لوله، تله ها، مترها و غیره در تجهیزات، و مشتریان منابع و لوله های گرما خود را فراهم می کنند. |
| 1سیستم گرمایش بخار: توصیه می شود که یک دیگ بخار 4000 کیلوگرم / ساعت با لوله های بخار با فشار 1.25Mpa مجهز شود. |
| 2کمپرسور هوا، لوله هوا، لوله تحویل چسب |
| 3. منبع برق و سیم ها را به کابینت عملیات و لوله های خط متصل کنید. |
| 4منابع آب، لوله های آب، سطل ها و غیره |
| 5آب، برق و گاز پایه نصب هواپیما کار های مدنی |
| 6کاغذ خام، نشاسته ذرت، سودا صنعتی، بوراکس و سایر مواد برای آزمایش |
| 7روغن موتور، روغن روان کننده، روغن هیدرولیک و روغن تجهیزات |
| 8غذا و اقامت برای کارکنان نصب و راه اندازی و فراهم کردن کارکنان نصب برای همکاری در نصب. |
4عکس ماشيني
