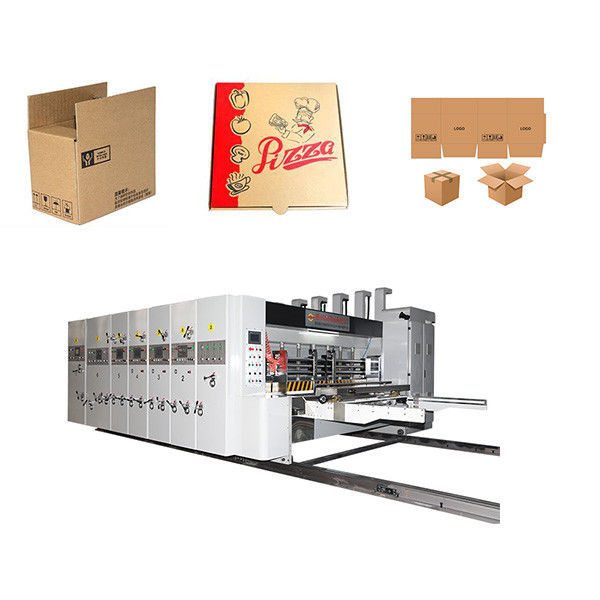

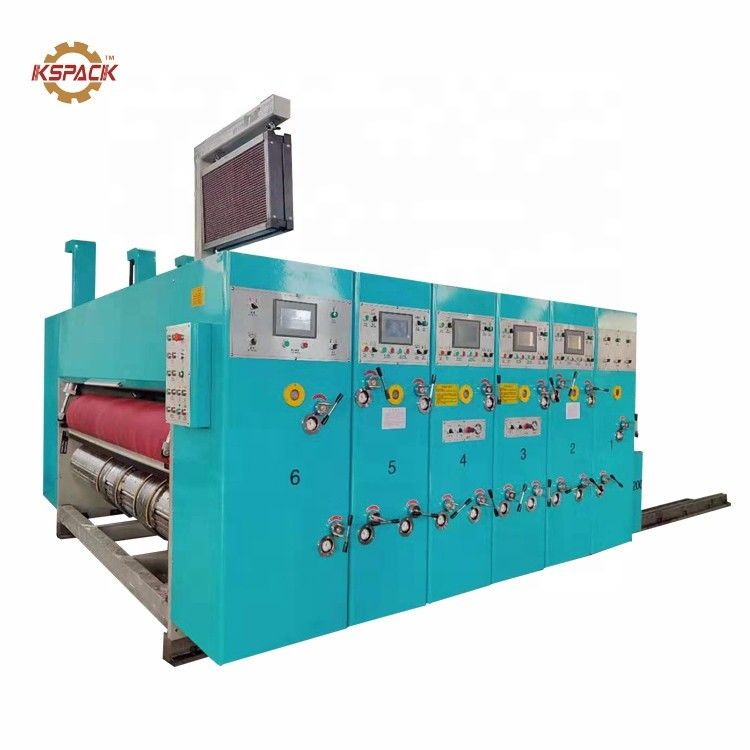

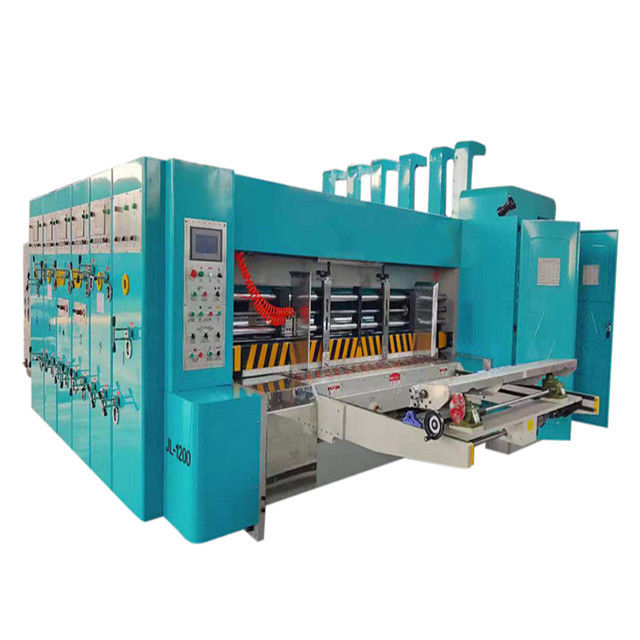

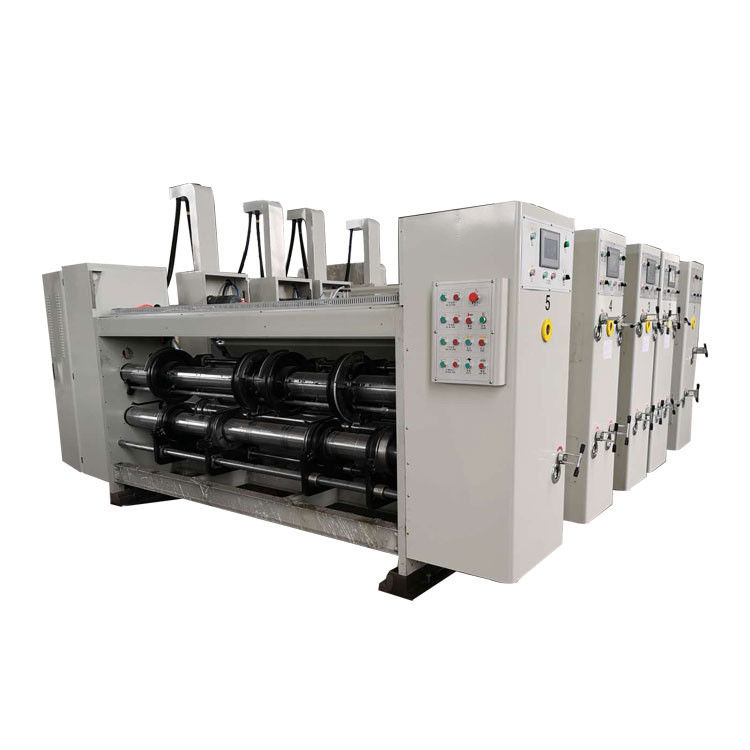

دستگاه چاپ جعبه ی موج دار اتوماتیک

GSYM¢408 ((1200) x 1800-2800mm

توجه: بر اساس نیاز مشتری، می تواند 1-6 رنگ را انتخاب کند،

برش دهنده، حفره های متصل به همگی اختیاری است

بخش اصلی

[1] دستگاه کنترل الکتریکی از زنگ هشدار، هشدار زنگ مداوم، برای اطمینان از ایمنی کارگران.

[2] داروی محرک با کلاچ اصطکاک، برای جلوگیری از سوء استفاده و آسیب به ماشین.

[3] دستگاه قفل پنوماتیک.

[4] موتور میزبان دستگاه محافظت را شروع می کند. (ماشین قفل نشده است، میزبان نمی تواند شروع به کار کند)

2. سیستم تغذیه رولر رومیزی

[1] فن کاغذ تغذیه ی کمکی 7.5KW، با توجه به شرایط مختلف خم شدن کارتون، تنظیم حجم هوا،

برای اطمینان از تامین صاف کاغذ، از برس استفاده کنید تا سطح کاغذ را از بین ببرید.

گرد و غبار، تکه های کاغذ و سایر زباله ها کیفیت چاپ را بهبود می بخشند.

[2]با یک سوئیچ کنترل زنجیره، کاغذ توقف اضطراری کنترل.

[3] بلند کردن و پایین آوردن کاغذ از بطری هوا استفاده می کند ، عمل سریع ، تلاش.

[4] استفاده از سندونگ "Komori" سیستم تغذیه رولر لبه جلو، عملیات ساده، دقت بالا. مقدار گسترش می تواند تنظیم شود، خام

سازگاری قوی، انتقال سرعت پایدارتر، مناسب برای انحراف، انتقال کارتونی نازک، اثر آشکار است.

[5] بافلی جانبی، موقعیت جعبه عقب توسط تنظیم الکتریکی پیچ؛ تنظیم هماهنگ حالت شکاف بالا و پایین بافلی جلو.

[6] دستگاه تغذیه بدون استفاده (بر اساس نیاز به انتخاب تغذیه مداوم یا ورق).

[7] کنترل PLC، رابط انسان-ماشین، ذخیره منوی، اصلاح صفحه چاپ، سرعت چاپ، مقدار، زمان و عملیات بخش

3 رولر تغذیه

[1] رول بالا استفاده از میله لاستیکی نرم ، بنابراین هنگام تغذیه هیئت مدیره اطمینان حاصل کنید که نه borken قطر هیئت مدیره 132mm ، پوشیدن میله لاستیکی ، درست کردن سفید ، نگه داشتن ورق تغذیه بخار و دقیق است.

[2] رولر تغذیه پایین با قطر رولر تثبیت ¢ 175 میلی متر، لوله فولادی بی درهم، پوشش کروم سخت تثبیت شده.

[3] رولر تغذیه ای ، رولر کراس اسلایدر نوع دایال دایال ، محدوده تنظیم 0 ~ 12 میلی متر را به صورت دستی تنظیم می کند. تنظیم بر شکاف دنده تأثیر نمی گذارد تا دقت انتقال را تضمین کند.

[4] دستگاه خود قفل کردن با تنظیم دقیق و سرعت بالا

4 دستگاه صفر اتوماتیک

[1] بخش تغذیه کاغذ، بخش چاپ و بخش سوراخ شده به طور خودکار به صفر تنظیم می شوند.

[2]کارتون عمومی استفاده از دستگاه صفر خودکار، سعی کنید برای چاپ دو می تواند به موقعیت درست تنظیم شود برای کاهش زباله های کارتونی.

بخش چاپ

1. رول چاپی (رول صفحه)

[1] قطر ¢ 393.6 میلی متر (با قطر ¢ 408 میلی متر).

[2]پاشیدن سطح فولاد با کیفیت بالا، مقیاس مرجع محوری، کروم سخت.

[3]برای انجام تعدیل تعادل، کار بدون مشکل، برای تطابق با کار با سرعت بالا.

[4] پلاک چرخش ثابت راچ، با خندق پلاک آویزان، برای انطباق با نسخه سریع نصب آسان و سریع.

[5] نسخه کامل گره آویزان، برای نسخه آویزان 10 میلی متری محصول.

[6] بارگذاری و تخلیه صفحه چاپ، کنترل الکتریکی سوئیچ پا در حالت عقب است.

[7] عبور دستی محوری رول چاپی، حرکت حداکثر 10 میلی متر.

2. چاپ چاپ چاپ چاپ

[1] قطر ¢ 155 mm.

[2] استفاده از لایه کشی سطح لوله های فولادی بدون درز با کیفیت بالا، اصلاح تعادل پویا، عملکرد صاف، کروم سخت

[3] چاپ فشار رولر کراس نوع اسلایدر برای تنظیم دستی محدوده تنظیم از 0 تا 12 میلی متر. تنظیم تأثیر نمی گذارد بر فاصله گیره برای اطمینان از دقت انتقال.

3 تغذيه رولر هاي بالايي و پايين

[1] روی رول: قطر ¢ 86 میلی متر لوله فولادی بدون درهم، با سه حلقه ورق تغذیه.

[2] رول بعدی: قطر ¢ 155 mm لوله فولادی بدون درهم، سطح خرد شده، کروم سخت

[3] رولر تغذیه ای ، رولر کراس اسلایدر ، رولر شماره گیری ، به صورت دستی محدوده تنظیم 0 ~ 12 میلی متر را تنظیم می کند. تنظیم بر روی دندان ها تأثیر نمی گذارد ، تا دقت انتقال را تضمین کند.

4. سیستم جوهر گذاری رولر لاستیک رولر استیل انیلکس

[1]قطر ¢ 213.7 mm

[2]پاشیدن سطح فولاد، شبکه فشار، کروم سخت.

[3] اصلاح آلانس، عملکرد بدون مشکل.

[4]شمار میش 180 است.200,220، 250 خط / اینچ انتخاب. (( گزینه رولر سرامیکی 300 خط / اینچ))

[5] با سیستم تغذیه دستگاه بلند کردن خودکار پنوماتیک. (وقتی کاغذ تغذیه pr رول anilox پایین آورده شده و با صفحه چاپ لمس می شود ، کاغذ تغذیه را متوقف کنید

رول آنيلوکس بالا است و صفحه جدا شده است)

[6] رولر انیلکس با کلاچ نوع کینه، حتی جوهر، آسان برای تمیز کردن جوهر.

[7] قطر رولر لاستیکی ¢ 186 mm. ((اختیاری سیستم تیغه پزشک)

[8] سطح لوله فولادی با لاستیک مقاوم در برابر فرسایش پیچیده شده و اصلاح تعادل را انجام دهید.

[9] لاستیک در خرد کردن ویژه بالا، اثر انتقال جوهر خوب است. دستگاه خود قفل کردن دقیق سریع برای اطمینان از جوهر یکنواخت. مقدار سیستم جوهر یکنواخت،اثر تبدیل خوب است، تا طول عمر رولر لاستیکی را افزایش دهد.

مکانیسم تنظیم فاز 5

[1]ساخت قطعات سیاره ای.

[2]فاز چاپ با استفاده از کنترل کامپیوتر PLC وارد دیجیتال. ((Run، توقف می تواند تنظیم شود) ، به صورت دستی تنظیم موقعیت افقی، تنظیم فاصله 10 میلی متر.

[3] در فرآیند چاپ پس از آن که صفحه چاپ به طور خودکار سیستم را تنظیم مجدد کند.

6 گردش جوهر

[1] پمپ دیافراگم پنوماتیک، ثبات جوهر، کار و نگهداری آسان.

[2] فیلتر جوهر، ناخالصی های فیلتر.

7 دستگاه ثابت کردن مرحله چاپ

[1] مکانیسم ترمز سیلندر.

[2] هنگامی که ماشین برای جدا کردن یا تنظیم فاز، مکانیسم ترمز برای محدود کردن چرخش ماشین، برای حفظ موقعیت اصلی دنده نقطه ثابت.

[1]ساخت یک گره

[2]فاز قطعه ای تنظیم شده توسط کنترل کامپیوتر تنظیم 360 درجه (پایان کار می تواند تنظیم شود) ، ماشین می تواند سفارش ذخیره، تنظیم دستی افقی 20mm

[3]قطر عمود چاقو 176mm ، قطر صندلی چاقو 465mm

[4]قطر گره رولر 110mm ، قطر چرخ گره 180mm

[5]قطر عمود چاقوی پایین 156mm ،قطر چاقوی 280mm

[6] چاقو و چرخ پیچ هم زمان حرکت کنترل الکتریکی (ادغام اندازه جعبه، تنظیم خودکار)

[7] چاقوی اسلات 7 میلی متری از مواد فولادی متحد پس از درمان حرارتی استفاده می کند، خرد کردن، چاقوی مدل دندان،

[8]می تواند حفره ها را به هم متصل کند (اختیاری)

قطعات برش

(در هنگام انتخاب قطعات، نیازی به اضافه کردن نیست، اگر قطعات نداشته باشید، این قطعات اختیاری هستند.)

رول ابزار (رول پایین)

[1] قطر بیرونی ¢360mm(mm (بدون برش)

[2] آسیاب سطح آهن ریخته شده، کروم سخت، اصلاح تعادل، افزایش ثبات عملیاتی.

[3]فاصله سوراخ پیچ ثابت، محوری 100mm؛ شعاعی 18 قسمت برابر. ارتفاع ابزار قابل اجرا 25.4mm.

[4]ضخامت قالب چوب: 16 میلی متر (برای کارتون سه لایه) 13 میلی متر (برای کارتون پنج لایه)

رولر پد (رول بالایی)

[1] قطر ¢ 388.9mm، پوشش aniv 405mm

[2] تغییر سریع نوع پد، مقاومت در برابر پوشیدن، عمر طولانی.

[3] خرد کردن سطح آهن ریخته شده، کروم سخت.

[4] اصلاح تعادل، افزایش ثبات عملیاتی.

[5] ضخامت پد 9 متر. عرض 250 میلی متر. دستگاه شنا 40 میلی متر قطری مکانیکی. (سرعت شنا قابل تنظیم)

مکانیسم خرد کردن

[1] پد های آسیاب برقی، اصلاح شده سریع و کارآمد.

[2] برای بهبود عمر سرویس پد.

ویدیوی ماشین:

https://youtu.be/hzM7tS0gzdA
