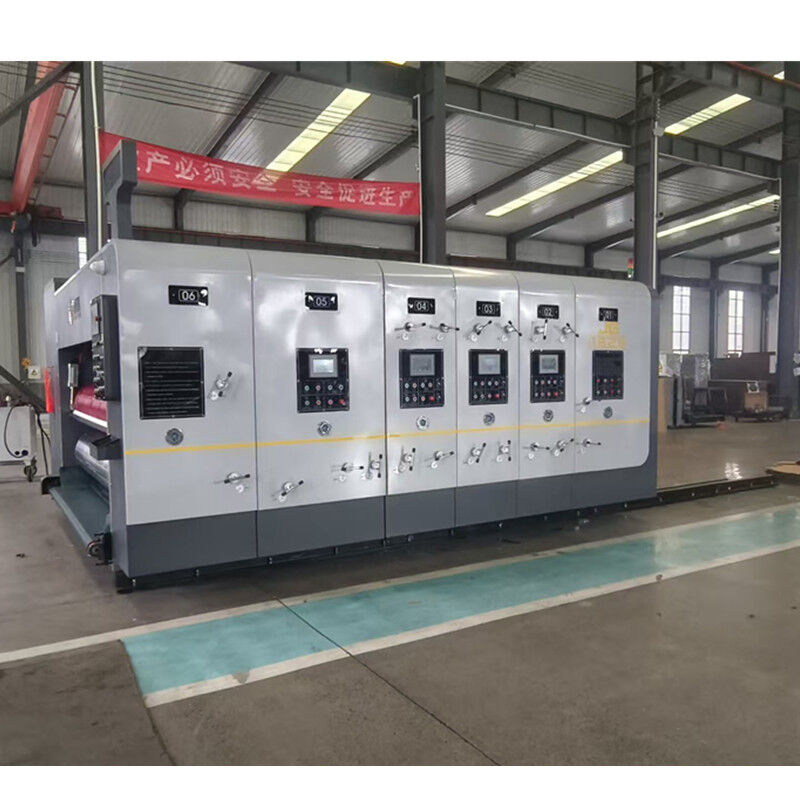

دستگاه چاپ جعبه ی موج دار با کنترل PLC 4 رنگ Flexo Print Die Cutter Slotter برای تولید اندازه های مختلف تخته

1. غلتک چاپ (غلتک صفحه)

قطر ¢ 523 میلی متر (با قطر ¢ 536 میلی متر).

[2] سنگ زنی سطح فولاد با کیفیت بالا، مقیاس مرجع محوری، آبکاری کروم سخت.

[3] برای انجام تصحیح تعادل، عملکرد روان، برای سازگاری با عملیات با سرعت بالا.

[4] صفحه غلتک ثابت چاک دار، با شیار صفحه آویز، برای سازگاری با نصب سریع صفحه راحت و سریع.

[5] شیار صفحه کامل، برای مقاله صفحه آویز 10 میلی متری.

[6] بارگیری و تخلیه صفحه چاپ، سوئیچ پدال کنترل الکتریکی معکوس است.

[7] غلتک چاپ انحراف محوری دستی، حداکثر حرکت 10 میلی متر.

2. غلتک پرس چاپ

قطر ¢ 155 میلی متر.

[2] استفاده از لوله فولادی بدون درز با کیفیت بالا سنگ زنی سطح، تصحیح تعادل پویا، عملکرد روان، آبکاری کروم سخت

[3] غلتک فشار چاپ کشویی متقاطع برای تنظیم دستی محدوده تنظیم از 0 تا 12 میلی متر. تنظیم بر شکاف دنده تأثیر نمی گذارد تا دقت انتقال را تضمین کند.

3. غلتک های بالا و پایین تغذیه

[1] غلتک بالا: قطر ¢ 86 میلی متر لوله فولادی بدون درز، با سه حلقه تغذیه کاغذ.

[2] غلتک پایین: قطر ¢ 155 میلی متر لوله فولادی بدون درز، سنگ زنی سطح، آبکاری کروم سخت

[3] غلتک تغذیه کشویی متقاطع برای تنظیم دستی محدوده تنظیم از 0 تا 12 میلی متر. تنظیم بر شکاف چرخ دنده تأثیر نمی گذارد تا دقت انتقال را تضمین کند.

• سیستم جوهر مجموعه غلتک لاستیکی غلتک آنیلوکس فولادی

[1] قطر ¢ 176 میلی متر.

[2] سنگ زنی سطح فولاد، شبکه فشاری، آبکاری کروم سخت.

[3] تصحیح تعادل، عملکرد روان.

[4] تعداد مش، انتخاب 200-280 خط در اینچ. غلتک سرامیکی اختیاری 300 خط در اینچ (نیاز به پرداخت هزینه دارد)

[5] با دستگاه بالابر خودکار پنوماتیک سیستم تغذیه. (هنگام تغذیه کاغذ، غلتک آنیلوکس پایین آمده و با صفحه چاپ تماس می گیرد، تغذیه کاغذ متوقف می شود)

غلتک آنیلوکس بالا است و صفحه جدا می شود)

[6] غلتک آنیلوکس با کلاچ گوه ای، جوهر یکنواخت، تمیز کردن جوهر آسان.

[7] قطر غلتک لاستیکی ¢ 153.6 میلی متر. سیستم تیغه دکتر اختیاری

[8] سطح لوله فولادی با لاستیک مقاوم در برابر سایش پوشانده شده و تصحیح تعادل انجام شده است.

[9] لاستیک در سنگ زنی ویژه بالا، اثر انتقال جوهر خوب است. دستگاه تنظیم دقیق سریع قفل خودکار برای اطمینان از جوهر یکنواخت. میزان سیستم جوهر یکنواخت، اثر تبدیل خوب است، عمر غلتک لاستیکی را افزایش می دهد.

5. مکانیزم تنظیم فاز

[1] ساختار چرخ دنده سیاره ای.

[2] فاز چاپ با استفاده از کنترل PLC کامپیوتری ورودی دیجیتال. (اجرا، توقف قابل تنظیم است)، موقعیت افقی را به صورت دستی تنظیم کنید، فاصله 10 میلی متر را تنظیم کنید.

[3] در فرآیند چاپ پس از صفحه چاپ، سیستم بازنشانی خودکار.

[1] پمپ دیافراگمی پنوماتیک، جوهر پایدار، عملیات و نگهداری آسان.

[2] فیلتر جوهر، ناخالصی ها را فیلتر می کند.

[1] مکانیزم ترمز سیلندر.

[2] هنگامی که دستگاه برای جدا کردن یا تنظیم فاز، مکانیزم ترمز برای محدود کردن چرخش دستگاه، برای حفظ موقعیت دنده اصلی نقطه ثابت.
